鐵譜儀的基本原理和方法就是一種借助磁力將潤滑油或液壓油中的磨屑和碎屑分離出來，并按其尺寸大小依次、不重疊地排列在一塊透明的基片上（即制作鐵譜片），借助鐵譜顯微鏡觀察以進行定性分析。深圳市亞泰光電技術有限公司做為國家高新技術企業承擔了科技部、工信部、發改委等多項國家級技術攻關項目，由亞泰光電自主研發生產的鐵譜分析儀獲得中華人民共和國科學技術部頒發的“國家重點新產品證書” ，填補了我國在鐵譜檢測方面的空白。
產品概述：

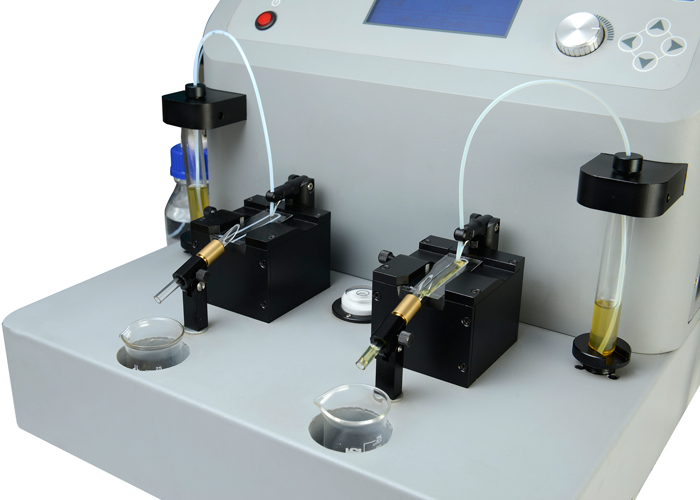

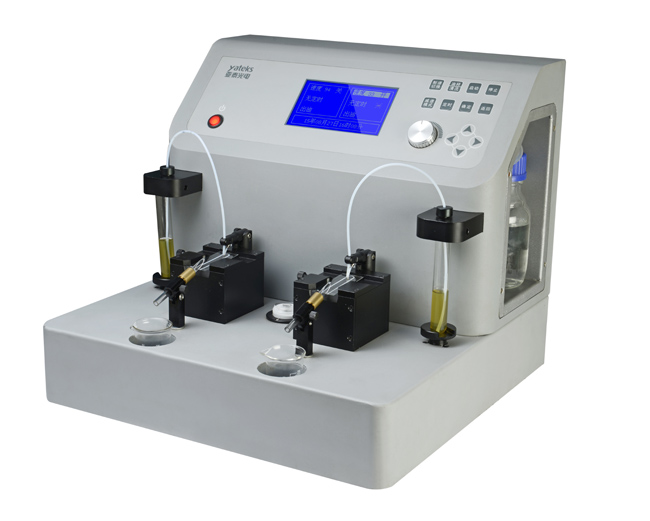

分析式鐵譜系統包括分析式鐵譜儀、鐵譜分析顯微鏡、 圖譜軟件管理系統三部分組成。分析式鐵
譜儀是利用高梯度強磁場將機器潤滑油中的鐵磁性及順磁性磨粒分離出來 ，并按其粒度大小順序地沉
在玻璃片上制成鐵譜片 ，再利用鐵譜分析顯微鏡對鐵譜片上的磨損微粒進行形態、尺寸、成份及數量
等方面的觀測和分析。配合圖譜軟件管理系統可建立用戶圖譜數據庫 ，方便圖譜的日常管理和分析。
分析式鐵譜儀分為單聯分析式鐵譜儀和雙聯分析式鐵譜儀。
技術優勢：
1、通過制譜 ，可快速判斷設備的運行和磨損狀態、油品變化趨勢;借助鐵譜分析軟件 ，可準確判斷磨損故障部位及原因
2、全新高性能、低功耗內核 ，抗電磁干擾能力更強
3、采用獨立供氣系統 ，保證兩組制譜之間的氣路傳輸互不干擾 ，克服儀器久置、極寒、極熱時的
漏氣或堵塞問題;
4、 1 ～99 級旋鈕調速搭配按鍵調速 ，制譜速度調節掌控更加方便自如;
5、 自帶減速模式 ，可有效地提高制譜的成功率 ，并可實時調節速度值;
6、可同時制作兩個鐵譜譜片 ，提高制譜速度;
主要技術指標及規格
|
|
雙聯分析式鐵譜儀 |
|
1、尺寸參數 |
|
|
儀器尺寸 |
400 mm*390 mm*363 mm |
|
儀器重量 |
約 18.5 kg |
|
2、使用參數 |
|
|
油樣用量 |
2-3ml |
|
試劑用量 |
1-20ml |
|
使用試劑 |
清洗劑 |
|
速度控制 |
0 ～99級調速 |
|
調節方式 |
旋鈕微調節 |
|
制譜時間 |
≤20min |
|
譜片傾角 |
2° 、 3°、4° |
|
磁場強度 |
1.5T |
|
磁場梯度 |
5.0T/cm |
|
3、硬件參數 |
|
|

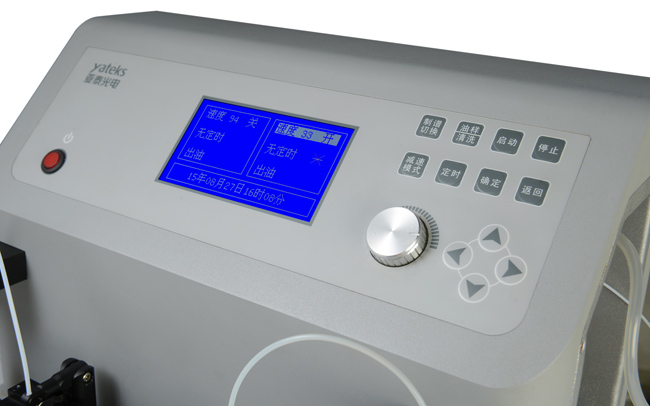

顯示屏參數 |
240*128 工業級 LCD 液晶屏 |
|
電源適配器 |
DC 12V/3A |
|
4、附件參數 |
|
|
譜片規格 |
60mm*24mm*0.17mm |
|
試管規格 |
?16 mm *100mm |
|
試劑瓶容量 |
250ml |
|
輸油管規格 |
?2.4 mm * ?1.5 mm *350 mm |
|
燒杯規格 |
25ml |
|
5、操作環境 |
|
|
環境溫度 |
-10° ~ +50° |
|
環境濕度 |
10% ~ 85% |
產品應用：
分析式鐵譜儀可廣泛用于各行業的內燃機、燃?xì)廨啓C(jī)、齒輪箱、軸承、液壓系統等大型機器和零部件進行有效的磨損檢測；此外 ，還可作為高校、科研院所在摩擦學、磨損分析方面的研究工具。
六、相關鏈接：深圳市亞泰光電技術有限公司油質分析儀相關產品推薦（部分）
8、YGF油料光譜分析儀
亞泰光電，油液監測和工業內窺鏡國內老牌企業，國內外知名企業合作供應商，產品優惠熱線: 13316911816（微信同號）19065037505(微信同號) 0755-86656096 86656083我們將為您提供完善合理的產品報價，確保您的利益最大化，并做出專業性的推薦。讓您滿意是我們的最終追求！
亞泰光電雙聯分析式鐵譜儀可廣泛應用于各行業的內燃機、燃?xì)廨啓C(jī)、齒輪箱、軸承、液壓系統等大型機器和零部件等潤滑油鐵譜分析和有效的磨損檢測;此外，還可作為高校、科研院所在摩擦學、磨損分析方面的研究工具。有統計表明，應用鐵譜分析技術所帶來的保證重大設備安全運行，減少故障發生，降低維修費用等領域中，取得了顯著的經濟效益和社會效益。
鐵路系統——鐵譜儀用于內燃機車檢測
鋼鐵行業——風機檢測
電力行業——發電機組檢測
海軍國防——傳動齒輪箱檢測

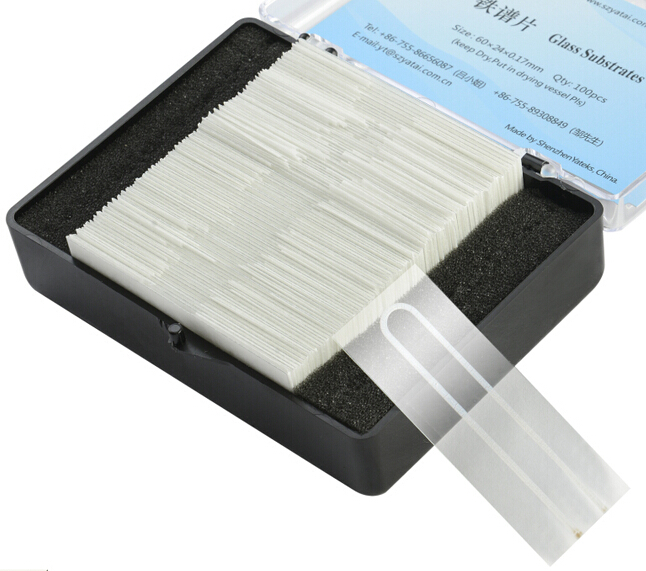

分析式鐵譜片，裝譜片用，每盒可裝100片鐵譜片。
對譜片收納管理，提高實驗效果，同時大量提供鐵譜譜片，量大從優。
采用優質材料，可以有效的保護譜片的存放，高抗壓性能，可防止譜片的意外損壞;有效防塵，避免對實驗結果的影響。
規格：0.17 * 24 * 60 mm, 100片/包。

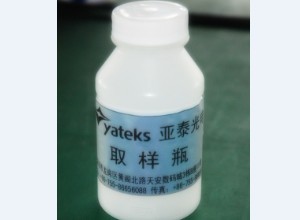

現場取樣瓶|油液監測取樣瓶
用于對現場的潤滑油等油樣取樣，帶回實驗室進行鐵譜、光譜、粘度、鐵量等指標的分析。
可優惠價提供：取樣瓶(180ML、500Ml）。

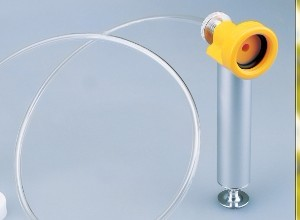

油液取樣器|現場取樣器
